Comprendre le schéma de branchement d’une clôture électrique en contexte d’élevage
Un schéma de branchement d’une clôture électrique doit d’abord être pensé comme un système global, et non comme un simple fil sous tension. Dans les exploitations françaises, ce schéma relie l’électrificateur, le circuit de retour par le sol, les piquets de clôture et les fils conducteurs pour former un périmètre clôturé cohérent et sécurisé. Cette approche systémique conditionne directement le bon fonctionnement de la clôture et la protection des animaux comme la dissuasion des sangliers.
La clôture électrique moderne repose sur un électrificateur relié à une prise secteur ou à une batterie, qui envoie des impulsions électriques courtes dans le fil de clôture. Entre la borne de sortie de l’électrificateur et les conducteurs de la clôture, chaque câble, chaque isolateur et chaque piquet joue un rôle précis dans la gestion de la tension et dans la limitation des pertes vers le sol. Une mauvaise connexion sur une seule borne ou un câble sous-dimensionné peut suffire à affaiblir l’ensemble du périmètre clôturé et à rendre la protection inefficace.
Le cœur du schéma de branchement d’une clôture électrique reste la relation entre la clôture et la terre, via la borne de retour de l’électrificateur et les piquets enfoncés à au moins un mètre. Ce dispositif de dissipation, parfois appelé prise de terre de l’électrificateur ou terre de clôture, doit être pensé comme un composant à part entière, au même titre que les fils de clôture ou les isolateurs. Sans ce contact de qualité avec le sol, la tension mesurée par un testeur de clôture chute, le fonctionnement devient aléatoire et les animaux apprennent rapidement à franchir les fils.

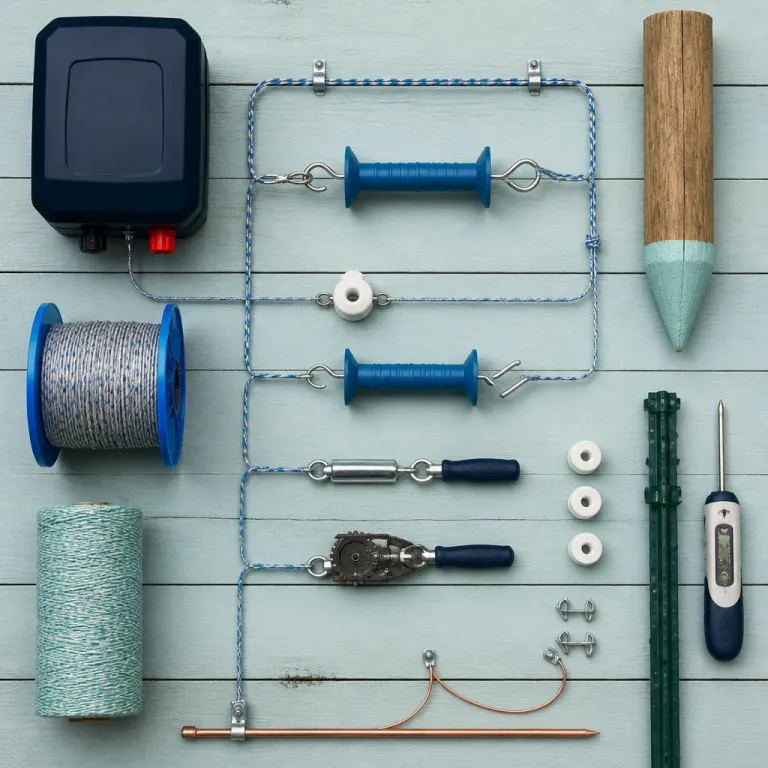

Composants essentiels : électrificateur, mise à la terre et fils conducteurs
Dans un schéma de branchement d’une clôture électrique, l’électrificateur constitue la source d’énergie et doit être choisi en fonction de la longueur de clôture et du type d’animaux. Les modèles destinés aux élevages bovins ou ovins en plein air envoient généralement une énergie d’impulsion comprise entre 1 et 5 joules, ce qui suffit pour alimenter plusieurs centaines de mètres de fils conducteurs correctement isolés. Un électrificateur sous-dimensionné par rapport au périmètre clôturé ou mal raccordé à la prise secteur entraîne une tension trop faible et une efficacité réduite face aux sangliers ou aux animaux les plus têtus.
Le branchement de l’électrificateur se fait classiquement via une prise électrique protégée, puis par un câble haute tension reliant la borne de sortie positive aux fils de la clôture électrique. En parallèle, la borne de retour de l’électrificateur est reliée à un ou plusieurs piquets galvanisés, espacés d’environ 3 mètres, pour constituer une véritable prise de terre agricole. Ce réseau de piquets, parfois négligé lors de l’installation de la clôture, doit être implanté dans une zone humide et dégagée de végétation trop dense pour garantir un contact optimal avec le sol.
Les fils de clôture, qu’il s’agisse de fil de clôture en acier, de ruban ou de cordelette, sont ensuite raccordés au câble sortant de l’électrificateur par des connecteurs adaptés. Chaque fil conducteur doit être tendu entre des piquets de clôture équipés d’isolateurs, afin d’éviter tout contact direct avec les piquets en bois ou en métal et toute fuite de courant vers le sol. Pour les longues lignes, l’usage de câbles de liaison enterrés et de bons isolateurs de passage permet de maintenir une tension homogène sur l’ensemble des clôtures électriques, même en présence de changements de direction ou de portails.
Dans une logique de matériel et machines agricoles, l’entretien de ces composants rejoint les bonnes pratiques observées sur d’autres équipements électriques de l’exploitation : contrôle régulier des faisceaux, nettoyage des borniers, vérification des protections. De la même manière, un électrificateur bien raccordé, une borne de retour propre et des câbles intacts conditionnent la fiabilité quotidienne de la clôture électrique. Un simple contrôle visuel des fils, des piquets et des connexions au sol permet souvent de prévenir les pannes avant qu’elles n’affectent la sécurité du troupeau.
| Énergie d’impulsion de l’électrificateur | Longueur de clôture conseillée (2–3 fils) | Animaux ciblés |
|---|---|---|
| ≈ 1 joule | Jusqu’à 2 km de clôture bien isolée | Chevaux calmes, bovins dociles, petits parcs |
| 2 à 3 joules | Environ 3 à 5 km de fils conducteurs | Bovins allaitants, ovins, caprins, pâturage tournant |
| 4 à 5 joules | Jusqu’à 8 km selon l’état de la végétation | Parcelles extensives, sangliers, animaux difficiles |
Mise à la terre : schéma de branchement et erreurs fréquentes sur le terrain
Les retours d’expérience en élevage montrent que la partie « retour par le sol » reste le point faible de nombreux schémas de branchement d’une clôture électrique. Une prise de terre mal conçue provoque des pertes de tension importantes, même avec un électrificateur puissant et des fils de clôture de bonne qualité. Les recommandations publiées dans les guides techniques des chambres d’agriculture et les notices de fabricants d’électrificateurs insistent d’ailleurs sur ce point : la qualité du contact avec le sol conditionne directement l’efficacité de la clôture.
Guide pas à pas pour une bonne mise à la terre
- Choisir l’emplacement : zone humide, éloignée des prises de terre domestiques, des canalisations métalliques et des réseaux de bâtiments.
- Planter les piquets galvanisés : au moins 1 m de profondeur, pointe vers le bas, en ligne ou en triangle, espacés d’environ 3 m.
- Relier les piquets entre eux : câble nu ou isolé de section suffisante, serré avec des colliers ou des cosses adaptées.
- Connecter l’ensemble à la borne de retour de l’électrificateur : liaison courte, protégée mécaniquement, sans angle trop serré.
- Contrôler la continuité : vérifier l’absence d’oxydation, de câble coupé ou de piquet desserré, puis mesurer la tension avec un testeur de clôture.
Checklist rapide de diagnostic de la terre
- Nombre de piquets suffisant au regard de la puissance de l’électrificateur et de la nature du sol.
- Piquets enfoncés à la bonne profondeur, non desserrés, non tordus.
- Câbles de liaison de bonne section, bien serrés, sans traces de corrosion.
- Prise de terre éloignée des bâtiments d’habitation et des réseaux sensibles.
- Tension mesurée stable, avec une chute limitée entre la sortie de l’électrificateur et le bout de la ligne.
Une erreur fréquente consiste à planter un seul piquet trop court, dans un sol sec ou caillouteux, puis à relier ce point de contact au boîtier avec un câble sous-dimensionné. Dans ces conditions, le fonctionnement de la clôture devient irrégulier, la tension chute dès que la végétation touche les fils conducteurs et les sangliers apprennent rapidement à traverser les clôtures électriques. Un testeur de clôture permet de vérifier objectivement la qualité de ce retour par le sol en mesurant la tension au bout de la ligne et en identifiant les zones où l’installation doit être renforcée.
La rigueur exigée pour cette partie du circuit rappelle celle nécessaire pour tout réseau électrique agricole, y compris pour l’éclairage ou la signalisation des véhicules d’exploitation. De la même façon, une borne oxydée, un câble mal serré ou un piquet desserré suffisent à compromettre la continuité du circuit de clôture électrique. Un contrôle annuel de ces éléments, recommandé par de nombreux guides professionnels, devrait faire partie du plan d’entretien des matériels et machines de l’exploitation.
Organisation des piquets, isolateurs et fils : sécuriser le périmètre clôturé
Une fois l’électrificateur et la prise de terre correctement branchés, le schéma de branchement d’une clôture électrique se joue sur le terrain, autour des piquets et des isolateurs. La disposition des piquets de clôture, la hauteur des fils et la gestion des angles déterminent la robustesse mécanique du périmètre clôturé. Un espacement trop important entre les piquets ou des isolateurs mal choisis entraînent des affaissements de fil, des contacts avec la végétation et des pertes de tension.
Les piquets de clôture peuvent être en bois traité, en acier ou en matériau composite, mais ils doivent toujours être équipés d’isolateurs adaptés au type de fil de clôture utilisé. Les isolateurs de ligne, d’angle ou de passage assurent la séparation entre les fils conducteurs et le sol, en empêchant le courant de fuir vers les piquets ou la terre humide. Un isolateur fissuré ou mal serré devient rapidement un point de fuite, surtout lorsque la végétation pousse et vient appuyer sur le fil électrique, créant une véritable clôture végétation qui absorbe une partie de l’énergie.
Pour les élevages exposés aux sangliers, le schéma de branchement doit prévoir plusieurs rangées de fils, dont un fil bas à environ 20 centimètres du sol, reliés entre eux par des câbles de liaison et des bornes de connexion fiables. La longueur de clôture totale, la topographie et la densité de végétation guident le choix du diamètre des fils, du nombre de piquets de clôture et de la puissance de l’électrificateur fil. Sur les grandes parcelles, il est pertinent de segmenter les clôtures électriques en plusieurs lignes indépendantes, chacune avec sa propre alimentation et sa propre prise de terre, afin de faciliter le dépannage et l’entretien.
La signalisation de la clôture électrique, par des panneaux visibles aux accès et aux chemins, complète ce dispositif en informant le public et les intervenants extérieurs. Ces panneaux de signalisation doivent être placés à intervalles réguliers sur le périmètre clôturé, notamment près des routes, des chemins ruraux et des points d’eau. Cette organisation rigoureuse des piquets, des isolateurs, des fils et de la signalisation rapproche la clôture électrique des autres équipements de sécurité de l’exploitation, au même titre que les barrières mécaniques, les éclairages ou les dispositifs de contrôle d’accès.
Entretien, réparation et pièces : prolonger la durée de vie de la clôture électrique
Sur une exploitation, le schéma de branchement d’une clôture électrique n’est jamais figé, car l’usure des pièces et l’évolution des parcelles imposent des ajustements réguliers. Les matériels et machines liés à la clôture, de l’électrificateur aux piquets de terre, doivent être intégrés au plan d’entretien au même titre que les tracteurs ou les semoirs. Une clôture électrique bien entretenue réduit les risques de fuite d’animaux, limite les intrusions de sangliers et sécurise les cultures sensibles.
Le contrôle périodique commence par la vérification de la tension au moyen d’un testeur de clôture, en différents points de la ligne, pour repérer les chutes anormales. Ensuite, l’éleveur inspecte les fils conducteurs, les câbles de liaison, les isolateurs et les bornes de connexion, en recherchant les traces de frottement, de corrosion ou de casse, notamment dans les zones de forte végétation. Les piquets de clôture et les piquets de terre sont également examinés, car un piquet desserré ou pourri peut rompre l’alignement des fils et modifier la qualité du contact avec le sol.
En cas de panne, la méthode la plus efficace consiste à segmenter le périmètre clôturé en coupant successivement des portions de clôture, afin d’identifier la section fautive. Cette approche rappelle les diagnostics réalisés sur d’autres matériels agricoles, où l’on isole progressivement les organes pour localiser la défaillance, comme on le ferait sur un semoir ou un pulvérisateur. Pour approfondir cette logique de maintenance raisonnée, certains agriculteurs s’appuient sur des ressources spécialisées en machinisme, qui mettent en avant l’importance du choix des pièces, de leur compatibilité et de leur entretien.
Le remplacement des pièces de clôture électrique doit privilégier des références clairement identifiées, avec une ref de fabricant ou de distributeur fiable, afin de garantir la compatibilité entre les isolateurs, les câbles, les bornes et l’électrificateur. Sur les grandes exploitations, il est judicieux de constituer un stock minimal de pièces d’usure, comprenant des isolateurs de rechange, des connecteurs pour fils de clôture, quelques piquets de clôture supplémentaires et du câble haute tension. Cette organisation des pièces et de la réparation permet de rétablir rapidement le fonctionnement de la clôture après un orage, une chute d’arbre ou un passage de sangliers.
Adapter le schéma de branchement aux contraintes du terrain et de la végétation
Le schéma de branchement d’une clôture électrique doit toujours être adapté aux réalités du terrain, car une même configuration ne convient pas à une prairie humide et à une parcelle boisée. La nature du sol, la pente, la présence de haies et la densité de végétation influencent directement la qualité du retour par le sol et la répartition de la tension le long des fils. Un diagnostic préalable du terrain permet d’anticiper les zones à risque et de positionner au mieux les piquets de terre, les piquets de clôture et les câbles de liaison.
Dans les sols secs ou très pierreux, la prise de terre de l’électrificateur doit être renforcée par plusieurs piquets supplémentaires, parfois complétés par une installation déportée vers une zone plus humide. Les câbles reliant la borne de retour de l’électrificateur aux piquets de terre doivent être protégés mécaniquement, notamment lorsqu’ils traversent des passages d’engins ou des zones de travail du sol. Sur les terrains en pente, le schéma de branchement doit aussi tenir compte de l’écoulement de l’eau, car un dispositif de dissipation placé dans un point bas humide offre souvent de meilleures performances qu’une prise située sur une crête sèche.
La végétation constitue un autre paramètre déterminant, car une clôture végétation, où les herbes hautes et les ronces touchent en permanence les fils, consomme une partie de l’énergie envoyée par l’électrificateur. Pour limiter ces pertes, il est recommandé de dégager régulièrement la base des clôtures électriques, d’ajuster la hauteur des fils et, si nécessaire, de modifier le schéma de branchement pour isoler les sections les plus exposées. Dans les zones très envahies, certains éleveurs choisissent de doubler les fils conducteurs ou d’utiliser des fils de clôture plus résistants, afin de maintenir une tension suffisante malgré les contacts ponctuels avec la végétation.
Enfin, l’adaptation au terrain implique parfois de créer des sous-parcelles avec des interrupteurs de ligne, permettant de couper une partie du périmètre clôturé lors des travaux ou du pâturage tournant. Ces interrupteurs, intégrés au schéma de branchement, facilitent la gestion quotidienne de la clôture électrique et réduisent les risques d’accident lors de la manipulation des fils. Cette flexibilité rapproche la clôture électrique des autres systèmes modulaires de l’exploitation, comme les réseaux d’irrigation ou les équipements de distribution d’aliments, qui doivent eux aussi s’adapter en permanence aux contraintes agronomiques et climatiques.
Contrôler la tension et la sécurité : du testeur de clôture à la signalisation
Une fois le schéma de branchement d’une clôture électrique en place, la mesure régulière de la tension devient l’outil principal de contrôle pour l’éleveur. Un testeur de clôture fiable permet de vérifier en quelques secondes si la tension délivrée par l’électrificateur reste cohérente avec la longueur de clôture et l’état des fils conducteurs. Une valeur trop basse signale immédiatement un problème de retour par le sol, de contact avec la végétation ou de défaut d’isolateur.
Le contrôle doit être réalisé à la sortie de l’électrificateur, au niveau de la borne de clôture, puis à différents points du périmètre clôturé, notamment aux extrémités et dans les zones de forte végétation. Cette méthode permet de localiser les pertes de tension et de cibler les interventions, qu’il s’agisse de resserrer un câble, de remplacer un isolateur ou de renforcer la prise de terre. Sur les grandes exploitations, certains éleveurs intègrent ce contrôle de tension à leur tournée quotidienne, au même titre que la surveillance des animaux et des abreuvoirs.
La sécurité humaine ne doit jamais être négligée, même si la clôture électrique fonctionne avec des impulsions de courte durée et non avec un courant continu. Les règles de base imposent de couper l’alimentation à la prise électrique avant toute intervention sur le schéma de branchement, de vérifier l’absence de tension avec le testeur de clôture et de porter des gants isolants lors des travaux sur les câbles. Les recommandations des fabricants et les normes applicables aux clôtures électriques prévoient également l’installation de panneaux de danger normalisés, visibles depuis les chemins et les accès, afin d’informer clairement le public de la présence d’une clôture électrique et de réduire les risques d’accident, notamment pour les promeneurs et les enfants.
Dans une perspective de gestion globale du risque, la clôture électrique s’inscrit aux côtés d’autres dispositifs de sécurité de l’exploitation, comme les protections des machines, les éclairages de travail ou les systèmes de signalisation des véhicules. La cohérence entre ces équipements renforce l’image de professionnalisme de l’éleveur et contribue à la confiance des partenaires, qu’il s’agisse des voisins, des vétérinaires ou des organismes de contrôle. En maîtrisant à la fois le schéma de branchement, la qualité du retour par le sol, la tension et la signalisation, l’exploitant transforme sa clôture électrique en un véritable outil de gestion du troupeau et de protection des cultures.
Chiffres clés sur l’efficacité et la mise à la terre des clôtures électriques
- Les électrificateurs destinés aux clôtures agricoles efficaces délivrent généralement une énergie d’impulsion comprise entre 1 et 5 joules, ce qui permet d’alimenter plusieurs centaines de mètres de fils conducteurs avec une tension suffisante pour contenir bovins, ovins ou chevaux (données issues de manuels techniques d’électrificateurs).
- La profondeur minimale recommandée pour un piquet de terre de clôture est d’environ 1 mètre, afin de garantir un contact suffisant avec les couches de sol humides et d’assurer une bonne dissipation du courant de retour (recommandations issues de guides d’installation professionnels).
- La distance conseillée entre deux piquets de terre reliés à la même borne de retour d’électrificateur est d’environ 3 mètres, ce qui améliore la surface de contact globale avec le sol et renforce l’efficacité de la prise de terre (pratiques courantes observées en élevage extensif).
- Sur les exploitations où la végétation n’est pas maîtrisée sous les clôtures électriques, les pertes de tension peuvent dépasser 50 % par rapport à une clôture dégagée, ce qui réduit fortement l’effet dissuasif sur les animaux et les sangliers (estimations issues de mesures de terrain réalisées par des techniciens agricoles).
- Les contrôles réguliers de tension à l’aide d’un testeur de clôture permettent de réduire significativement les incidents de fuite d’animaux, en détectant précocement les défauts de prise de terre, de câblage ou d’isolateurs (retours d’expérience d’éleveurs accompagnés par des conseillers en machinisme agricole).
FAQ sur le schéma de branchement d’une clôture électrique
Comment dimensionner l’électrificateur par rapport à la longueur de clôture ?
Le choix de l’électrificateur dépend principalement de la longueur totale de clôture, du nombre de fils conducteurs et du type d’animaux à contenir. Pour un périmètre clôturé de plusieurs centaines de mètres avec deux ou trois fils, un appareil délivrant entre 1 et 5 joules convient généralement, à condition que la prise de terre soit correctement réalisée. Il est prudent de prévoir une marge de puissance pour compenser les pertes liées à la végétation et aux connexions.
Combien de piquets de terre faut il prévoir pour une bonne mise à la terre ?
Pour une clôture électrique standard, il est recommandé d’installer au moins un piquet de terre de 1 mètre de profondeur, puis d’en ajouter un ou deux supplémentaires espacés d’environ 3 mètres si la tension mesurée reste insuffisante. Ces piquets de terre doivent être reliés entre eux et à la borne de retour de l’électrificateur par un câble de bonne section. Dans les sols secs ou pierreux, augmenter le nombre de piquets de terre améliore nettement l’efficacité de la prise de terre.
Comment vérifier que la mise à la terre fonctionne correctement ?
La méthode la plus fiable consiste à utiliser un testeur de clôture pour mesurer la tension à la sortie de l’électrificateur, puis au bout de la ligne, en comparant les valeurs. Une chute importante de tension entre ces deux points indique souvent un problème de prise de terre, de câble ou d’isolateur. Si la tension reste faible même près de l’électrificateur, il faut d’abord renforcer la prise de terre avant de chercher d’autres causes.
Que faire si la végétation touche en permanence les fils de clôture ?
Lorsque la végétation touche les fils de clôture, elle crée des fuites de courant qui réduisent la tension disponible pour dissuader les animaux. La première action consiste à débroussailler régulièrement la base de la clôture, puis à ajuster la hauteur des fils pour limiter les contacts permanents. Si la végétation reste très présente, il peut être utile de segmenter la clôture et de renforcer la puissance de l’électrificateur ou le nombre de piquets de terre.
Peut on raccorder plusieurs lignes de clôture sur le même électrificateur ?
Il est possible de raccorder plusieurs lignes de clôture sur un même électrificateur, à condition que la puissance de l’appareil soit suffisante pour la longueur totale de fils et que la prise de terre soit dimensionnée en conséquence. Chaque ligne doit être connectée proprement à la borne de sortie via des câbles adaptés et, idéalement, équipée d’interrupteurs pour pouvoir isoler une section en cas de panne. Au-delà d’une certaine longueur de clôture ou d’un nombre élevé de fils, il devient toutefois plus sûr d’installer un second électrificateur avec sa propre prise de terre.
